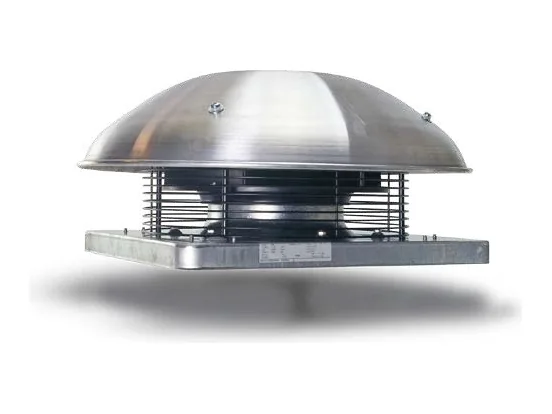

Крышные вентиляторы
Крышный вентилятор удаляет воздух прямо через кровлю, без венткамеры на чердаке или техническом этаже. У Wolter три линии: универсальные RH/RV/RVS, RVH для горячего и загрязнённого воздуха и RVHT для дымоудаления.
Крышные вентиляторы Wolter — радиальные: рабочее колесо с загнутыми назад лопатками забирает воздух из шахты или воздуховода и выбрасывает его над кровлей. Вентилятор ставится на монтажный стакан, через который проходит вытяжной канал.
- RH / RV / RVS — двигатель с внешним ротором в потоке воздуха; выброс горизонтальный (RH) или вертикальный (RV), у RVS — шумопоглощающий колпак. Типоразмеры 190–710.
- RVH — вертикальный выброс, двигатель стандарта IEC вынесен из потока; для воздуха до 120 °C. Типоразмеры 355–900.
- RVHT — для дымоудаления через кровлю: двигатель вне потока, 400 °C в течение 120 минут. Типоразмеры 355–710.
Серия
Серии крышных вентиляторов Wolter
RVHT — крышные вентиляторы дымоудаления
Крышный вентилятор для удаления дыма через кровлю: двигатель вне потока, 400 °C в течение 120 минут, типоразмеры 355–710.
RH / RV / RVS — радиальные крышные вентиляторы
Крышные вентиляторы с колесом, загнутым назад, на двигателе с внешним ротором: горизонтальный (RH) или вертикальный (RV, RVS) выброс, 190–710.
RVH — крышные вентиляторы для горячего воздуха
Крышный вентилятор с вертикальным выбросом и двигателем IEC вне потока: воздух до 120 °C, типоразмеры 355–900.
Сравнение серий
| Серия | Тип | Расход воздуха, м³/ч | Давление, Па | Термостойкость |
|---|---|---|---|---|
| RVHT | крышный вентилятор дымоудаления 400 °C | — | — | 400 °C, 120 мин |
| RH / RV / RVS | радиальный крышный вентилятор | — | — | — |
| RVH | крышный вентилятор с двигателем вне потока, до 120 °C | — | — | до 120 °C |
Как выбрать серию
| Задача | Серия |
|---|---|
| Общеобменная вытяжка слабо загрязнённого воздуха | RH — горизонтальный выброс |
| Вытяжка более загрязнённого воздуха | RV — вертикальный выброс; RVS — если важен шум |
| Тёплый и загрязнённый воздух: кухни, технологические процессы | RVH — до 120 °C |
| Дымоудаление через кровлю | RVHT — 400 °C, 120 мин |
Монтаж
Вентиляторы устанавливаются на плоские и скатные кровли на монтажные стаканы Wolter. Для снижения шума в канале выпускается шумоглушитель SD, который ставится в стакан; в той же программе есть крышные колпаки без рабочего колеса (LH/LV).
Электропитание и регулирование
RH/RV/RVS выпускаются с однофазными (230 В) и трёхфазными (400 В) многоскоростными двигателями, скорость регулируется. У RVH скорость до типоразмера 500 можно регулировать трансформатором; с регулируемыми двигателями допустимая температура воздуха — до 80 °C.
Применение
Где применяются
ТРЦ, бизнес-центры, отели
Крышные, радиальные, канальные вентиляторы и вентиляторы в шумоизолированных корпусах для торговых, офисных и гостиничных зданий.
ПодробнееДымоудаление и противодымная вентиляция
Вентиляторы дымоудаления F300/F400 по EN 12101-3 для паркингов, ТРЦ, атриумов и технических помещений, расчёт и CFD.
ПодробнееВентиляция жилых комплексов
Один поставщик на всю вентиляцию ЖК: струйные системы паркингов Wolter, квартирные рекуператоры и вентиляторы Himpel.
ПодробнееПромышленная вентиляция
Осевые и радиальные вентиляторы для цехов, химически стойкие пластиковые вентиляторы, исполнения для горячего воздуха и взрывоопасных сред.
ПодробнееFAQ
Частые вопросы
Можно ли использовать RVH для дымоудаления?
Нет. RVH рассчитан на воздух до 120 °C и не испытан по EN 12101-3. Для удаления дыма через кровлю нужен RVHT — 400 °C в течение 120 минут.
Чем RH отличается от RV?
Направлением выброса: RH выбрасывает воздух горизонтально, RV — вертикально вверх. Производитель рекомендует RH для слабо загрязнённого воздуха, RV — для более загрязнённого.
Есть ли шумоглушитель для крышного вентилятора?
Да. Вентилятор ставится на монтажный стакан Wolter для плоской или скатной кровли, а в стакан встраивается шумоглушитель SD. Если важен шум на кровле, выбирайте RVS — исполнение RV с шумопоглощающим колпаком.
