Навіщо моделювати паркінг
- Перевірити димовидалення. Переконатися, що в кожному сценарії пожежі дим відводиться від шляхів евакуації, а пожежні можуть підійти до осередку.
- Знайти застійні зони. У повсякденному режимі показати ділянки, де повітря оновлюється повільно й може накопичуватися CO.
- Оптимізувати систему. Підібрати кількість і розстановку вентиляторів так, щоб їх було достатньо, але не більше, ніж потрібно.
- Обґрунтувати рішення. ДБН В.2.3-15 (п. 8.33) вимагає підтверджувати ефективність імпульсного димовидалення розрахунками, а ДСТУ 8828:2019 передбачає польові (CFD) моделі пожежі.
Що ми розраховуємо
| Параметр | Що показує |
|---|---|

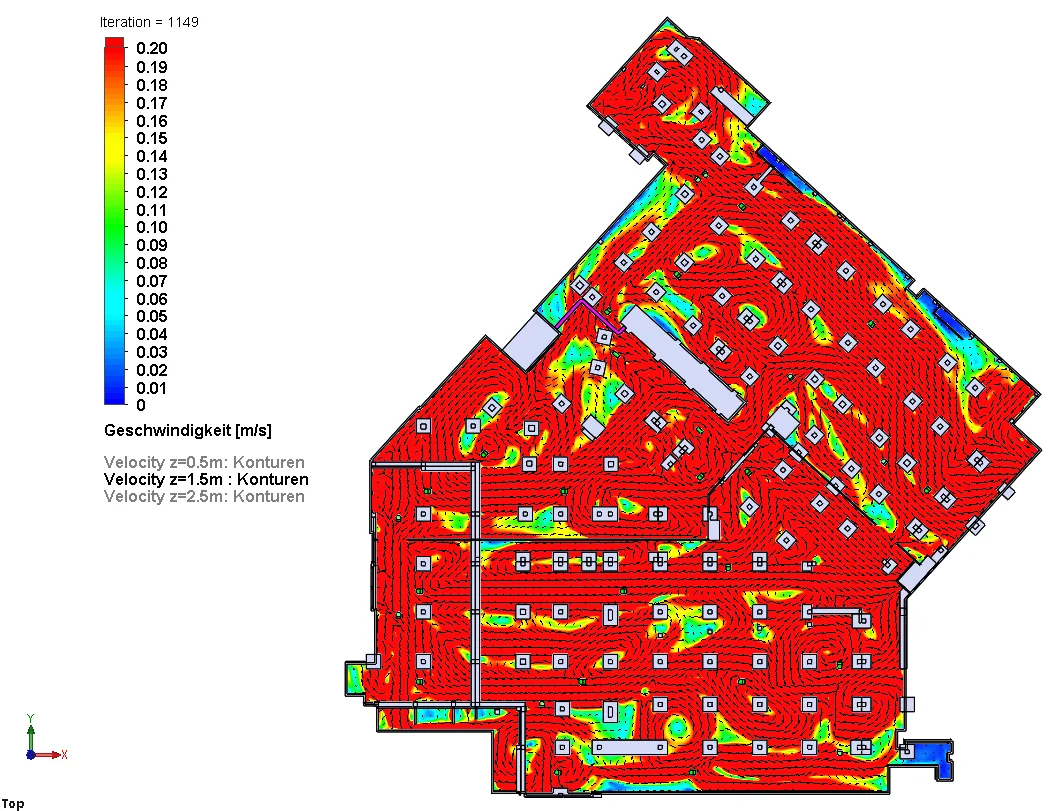

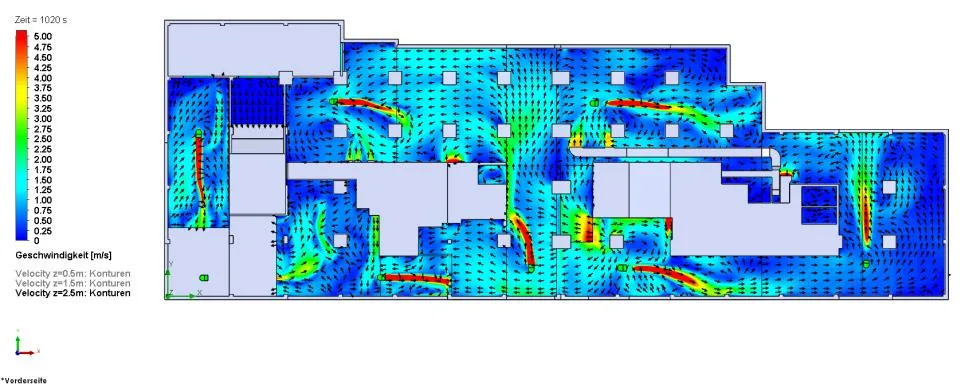

| Швидкість і напрямок повітря, м/с | чи сформовано стійкий потік від припливу до витяжки; швидкості на шляхах евакуації та підходах пожежних |

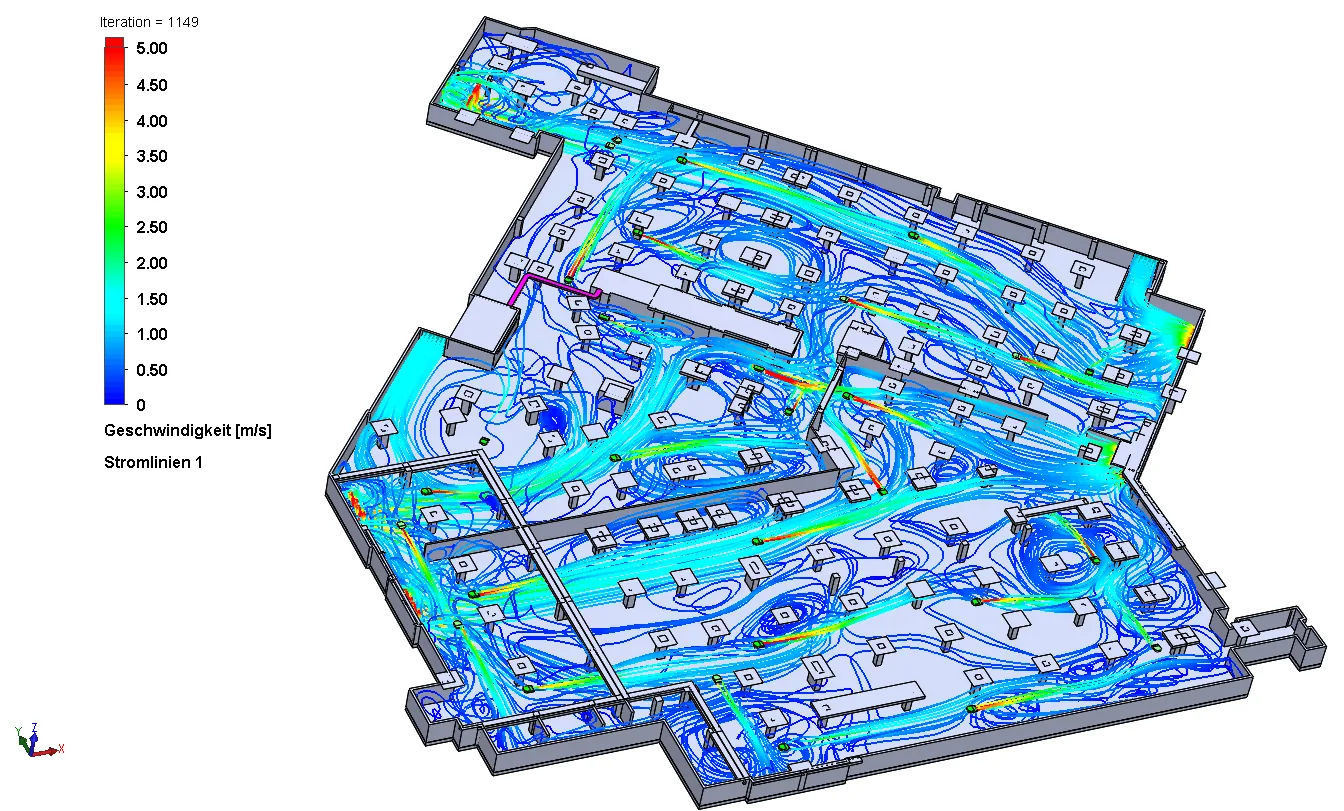

| Лінії струму | траєкторії руху повітря, зони рециркуляції |

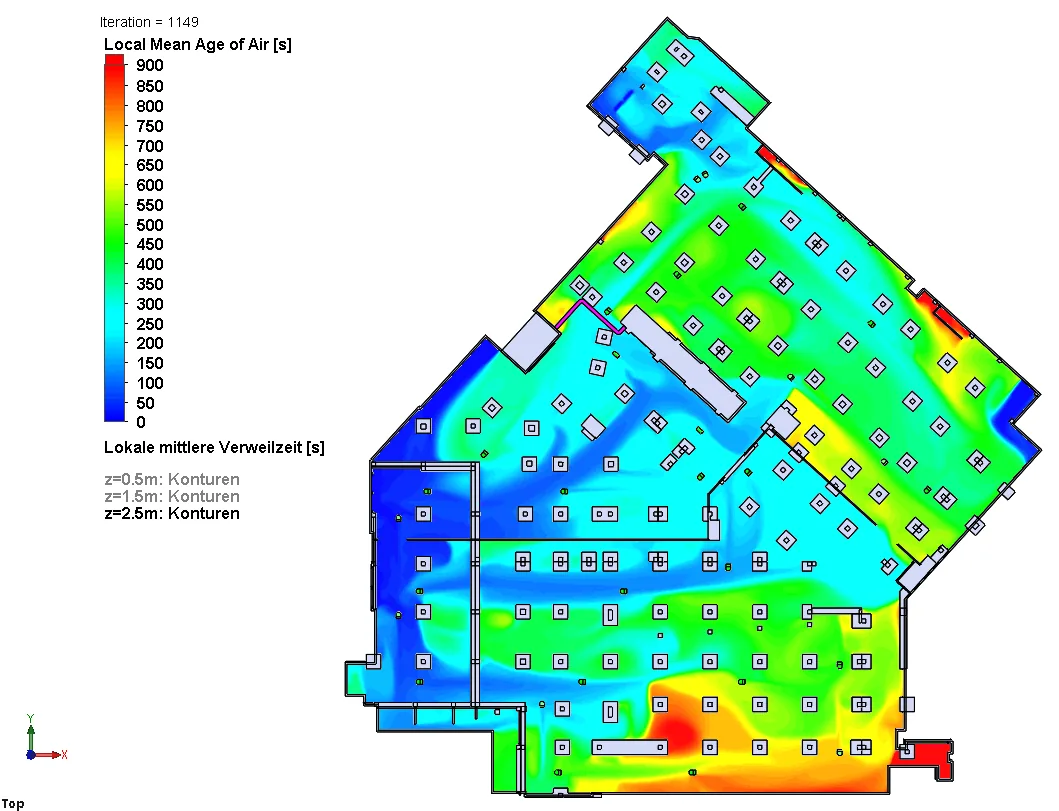

| Локальний вік повітря, с | як швидко оновлюється повітря в кожній точці паркінгу |

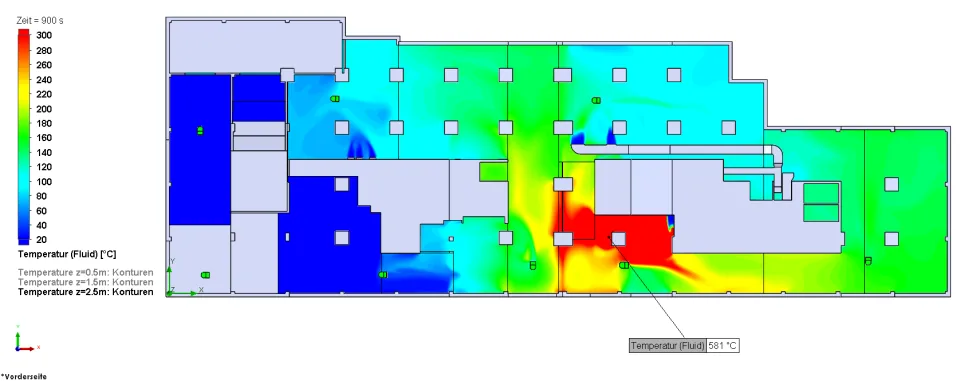

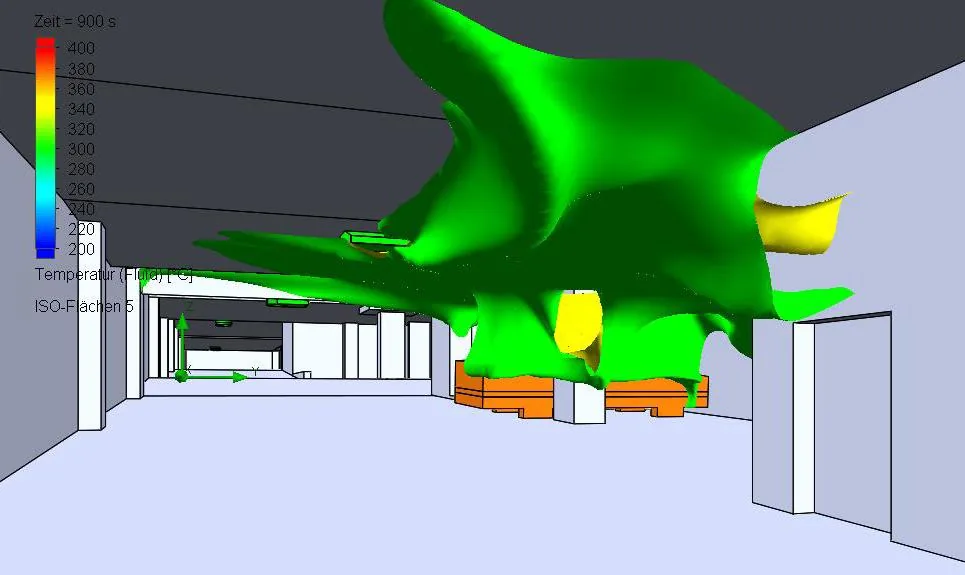

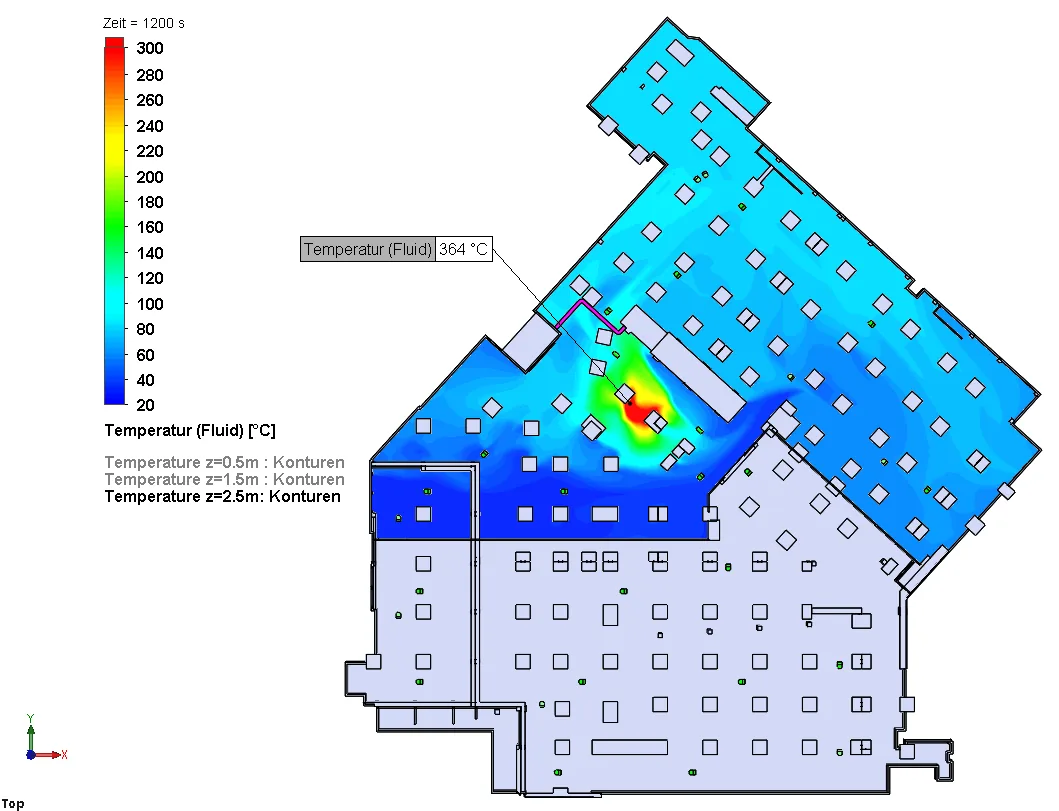

| Температура, °C | нагрівання повітря та конструкцій під час пожежі |
| Поширення диму та видимість | межі задимлення в часі, видимість на шляхах евакуації |
| Концентрація CO | ефективність повсякденної вентиляції |
Вихідні дані
- Архітектурні плани й розрізи паркінгу (DWG або PDF) з висотами, балками та колонами.
- Розташування та розміри шахт, рамп, воріт, пожежних відсіків і шляхів евакуації.
- Попередні витрати припливу та витяжки, якщо вони вже визначені, або технічне завдання.
- Вимоги генпроєктувальника чи експертизи до сценаріїв моделювання.
Як проходить робота
- Аналіз вихідних даних і погодження сценаріїв: місця пожежі, її розрахункова потужність, режими роботи системи.
- Попередня розстановка вентиляторів.
- Побудова тривимірної моделі та розрахунок.
- Аналіз результатів, коригування розстановки й повторний розрахунок, якщо потрібно.
- Звіт: опис моделі та вихідних даних, результати у вигляді зображень і графіків, висновки щодо відповідності критеріям.
Критерії оцінки
Критерії задає проєкт. Як правило, оцінюють видимість, температуру та концентрацію продуктів горіння на висоті перебування людей на шляхах евакуації протягом розрахункового часу, а також умови для підходу пожежних підрозділів до осередку. Підходи до проєктування систем із горизонтальними потоками в закритих паркінгах з 1 серпня 2026 року описує ДСТУ CEN/TS 12101-11:2026.
Приклади результатів
Зображення нижче — фрагменти наших розрахунків для паркінгів.
