Що таке імпульсна вентиляція
Імпульсною, або струменевою, називають систему, у якій повітря в приміщенні переміщують не повітроводи, а вільні струмені. Струменевий вентилятор (англ. jet fan) викидає повітря з великою швидкістю; струмінь захоплює навколишнє повітря й передає йому свій імпульс. Кілька вентиляторів, розставлених за розрахунком, формують у паркінгу керований потік — від місць припливу до витяжних шахт.
Шахти, припливні та витяжні вентилятори залишаються, але розгалужена мережа повітроводів під перекриттям стає непотрібною. Тому імпульсні системи найчастіше застосовують у підземних і закритих надземних паркінгах житлових комплексів, торгових і бізнес-центрів.
Як працює система
- Приплив. Зовнішнє повітря надходить через припливні шахти з вентиляторами або через відкриті прорізи та рампи.
- Струменеві вентилятори. Розставлені під перекриттям, вони ведуть потік через усю площу паркінгу й не залишають застійних зон.
- Витяжка. Осьові вентилятори у витяжних шахтах видаляють забруднене повітря, а під час пожежі — дим і гарячі гази.
- Датчики та автоматика. Датчики CO і пожежна сигналізація передають сигнали до шафи керування; контролер вмикає потрібні вентилятори з потрібною швидкістю та в потрібному напрямку.
Два режими: повсякденна вентиляція і димовидалення
| Повсякденний режим | Пожежний режим | |
|---|---|---|
| Сигнал на запуск | датчики CO, розклад роботи | пожежна сигналізація |
| Мета | розбавити вихлопні гази до допустимих концентрацій | відвести дим і тепло, зберегти видимість на шляхах евакуації та доступ для пожежних |
| Робота вентиляторів | низька швидкість і лише там, де потрібно | повна швидкість за сценарієм для конкретної зони пожежі |
| Загальнообмінна вентиляція | працює | вимикається; витяжка вмикається раніше за приплив (ДБН В.2.3-15, п. 8.36) |
Енергоспоживання визначає повсякденний режим: більшість часу вентилятори стоять або працюють на низькій швидкості, а повну потужність використовують лише під час пожежі. Про пожежний режим детальніше — на сторінці димовидалення з паркінгу.
Імпульсна чи канальна вентиляція
| Критерій | Імпульсна система | Канальна система |
|---|---|---|
| Повітроводи в зоні паркування | не потрібні | розгалужена мережа під перекриттям |
| Простір під перекриттям | вільний: простіше розмістити освітлення, спринклери, кабельні лотки | повітроводи займають висоту й перетинаються з іншими інженерними мережами |
| Монтаж | вентилятори кріплять до перекриття на кронштейнах | монтаж і герметизація повітроводів, вогнезахист транзитних ділянок |
| Обслуговування | доступ до кожного вентилятора; у Wolter JFUO/JFRO блок двигуна висувається з корпусу | огляд і очищення повітроводів |
| Пожежний режим | керований потік; реверсивні вентилятори змінюють напрямок залежно від місця пожежі | видалення диму через димоприймальні пристрої мережі |
| Обґрунтування | розрахунок і CFD-моделювання | аеродинамічний розрахунок мережі |
Для паркінгів зі складним плануванням і обмеженою висотою імпульсна система зазвичай компактніша, а її роботу можна перевірити моделюванням ще до будівництва. Остаточне рішення ухвалює проєктувальник за результатами розрахунку.
Що вимагають норми
Стисло, станом на жовтень 2026 року:
- ДБН В.2.3-15:2007 «Автостоянки і гаражі для легкових автомобілів» (зі змінами № 1–3):
- закриті гаражі обладнують припливно-витяжною вентиляцією, розрахованою на розбавлення шкідливих викидів до допустимих концентрацій; у підземних гаражах — окремі системи для кожного поверху (п. 8.29);
- у закритих гаражах встановлюють прилади контролю CO із сигналізацією в приміщенні з цілодобовим чергуванням і автоматичним увімкненням вентиляції (п. 8.31);
- протидимна вентиляція обов’язкова для зон паркування підземних і закритих надземних гаражів; системи імпульсного димовидалення допускаються для закритих надземних гаражів за умови підтвердження їх ефективності розрахунками (п. 8.33);
- під час пожежі загальнообмінна вентиляція вимикається, а витяжна протидимна вентиляція вмикається раніше за припливну (п. 8.36).
- ДБН В.2.5-56:2014 «Системи протипожежного захисту» (зі змінами № 1–2): вентилятори систем механічного димовидалення — у виконанні згідно з EN 12101-3 (п. 10.7.2).
- ДСТУ CEN/TS 12101-11:2026 — національний стандарт саме для систем димо- та тепловидалення з горизонтальними потоками в закритих паркінгах; чинний з 1 серпня 2026 року.
Повна таблиця пунктів із посиланнями на офіційні тексти — на сторінці норми вентиляції та димовидалення паркінгів.
Як ми проєктуємо імпульсну вентиляцію
- Вихідні дані. Поверхові плани й розрізи, конструкція перекриття та висота балок, кількість машиномісць, розташування шахт, рамп і пожежних відсіків.
- Розрахунок повітрообміну. Визначаємо витрати припливу і витяжки для повсякденного режиму та для димовидалення.
- Розстановка вентиляторів. Підбираємо тип і кількість струменевих вентиляторів Wolter з урахуванням балок, висоти та вимог до шуму.
- CFD-моделювання. Перевіряємо поля швидкостей, температури та поширення диму для розрахункових сценаріїв пожежі — детальніше про CFD.
- Автоматика. Алгоритм керування: зони, сценарії, черговість увімкнення, взаємодія з пожежною сигналізацією.
- Специфікація та поставка. Обладнання Wolter із технічною документацією — під графік будівництва.
Обладнання
- Струменеві вентилятори Wolter JFUO/JFRO, JFUC/JFRC і JFC — тяга до 104 Н, класи F300 і F400.
- Вентилятори димовидалення Wolter — осьові AXV/BXV і двоступеневі AXG для витяжних і припливних шахт.
- Датчики CO, димові датчики та шафа керування з програмованим контролером: Wolter постачає систему комплектно, щоб усі елементи працювали як одне ціле.
Де працюють наші системи

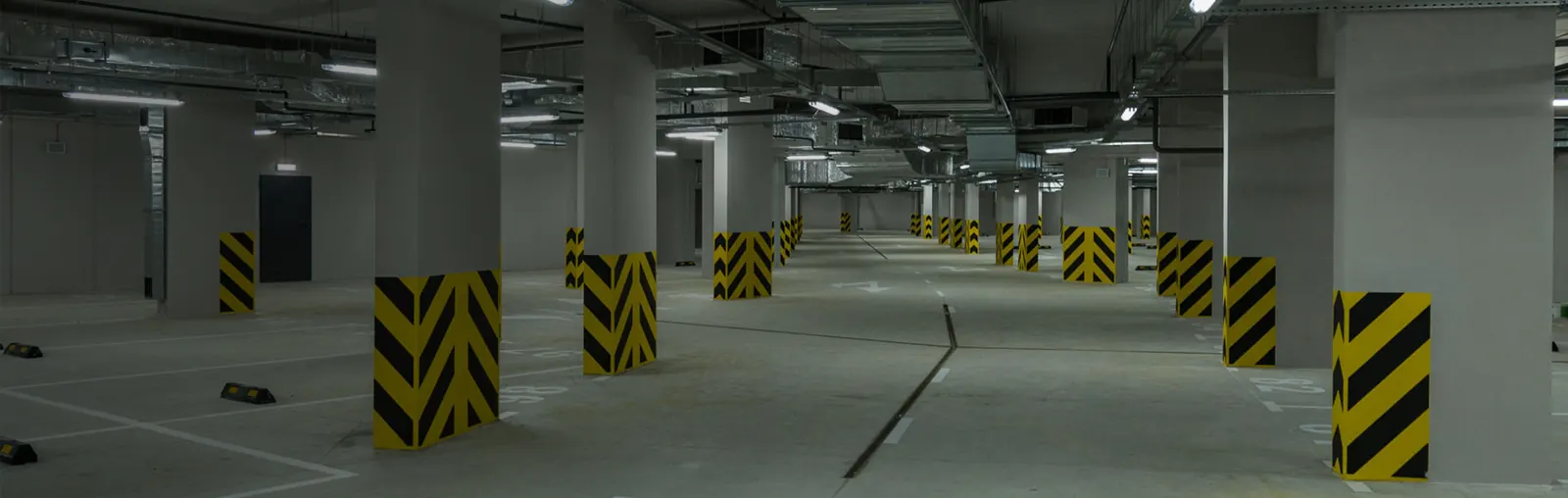

Імпульсні системи вентиляції та обладнання Wolter застосовані на 14 об’єктах в Україні — серед них паркінги ЖК GREAT, White Lines, OK’LAND і Taryan Towers, ТРЦ Respublika Park, Retroville і Blockbuster Mall, інноваційного парку UNIT.City. Усі об’єкти.
